万能断路器深度解析：原理、选型、维护与多行业配电应用指南
在低压配电系统中，从车间总配电室到大型生产线的进线柜，总有一类设备承担着"总闸"的角色——它能接通、承载并分断正常回路电流，也能在短路、过载、欠压等异常状态下迅速切断故障。这就是万能断路器，工程上更规范的叫法是框架式断路器或空气断路器。对于制造企业而言，选对、用好万能断路器，直接关系到整条生产线的连续性与用电安全。本文结合低压配电开关控制设备的实际应用经验，系统梳理万能断路器的结构原理、关键参数、选型方法、行业场景与维护要点。
一、万能断路器在低压配电系统中的定位
完整的低压配电层级通常呈"金字塔"结构：最上层是变压器低压侧的总开关与母联开关，中间层是各车间的进线开关和馈电开关，最末端才是照明、插座、单台设备的控制开关。万能断路器主要占据金字塔的上两层，尤其适合以下几种场合：
- 变压器低压侧主开关、发电机出口开关，额定电流通常在 630A 至 6300A 之间；
- 双电源切换柜中的主回路开关，与双电源开关配合完成市电与备用电源的切换；
- 大容量馈电回路，如大型风机、压缩机、破碎机、轧机、中央空调主机的主回路；
- 无功补偿柜、JP柜、智能电表箱内的进线与分段开关；
- 需要远程监控、电能计量和故障记录的智能化配电节点。
与小型断路器、漏电断路器这类末端保护电器相比，万能断路器的定位是"大电流、大容量、可维护、可通信"。它不是一次性消耗品，而是可检修、可更换触头、可升级脱扣器的长期资产型设备。
二、核心结构与工作原理拆解

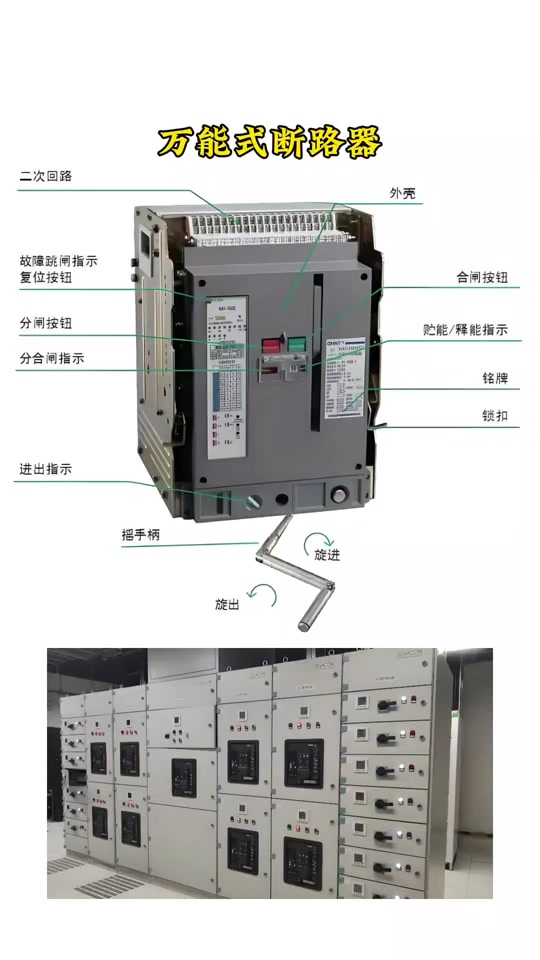

万能断路器的"万能"二字，源于它可以通过更换脱扣器、辅助触头、分励脱扣器、欠压脱扣器、电动操作机构等附件，适配各种控制与保护需求。其主体结构大致由四部分组成：
- 触头与灭弧系统：主触头承担长期载流，弧触头承受分断电弧烧蚀，配合栅片式灭弧室将电弧快速冷却熄灭。
- 操作机构：储能弹簧完成能量储存，通过四连杆机构实现快速合闸与分闸，具备自由脱扣功能，确保故障时即使按住合闸按钮也无法强行送电。
- 脱扣器：热磁式脱扣器结构简单、成本低；电子式（智能型）脱扣器可提供过载长延时、短路短延时、短路瞬时、接地故障等四段保护，保护曲线可调、可整定。
- 辅助与通信模块：辅助触头、报警触头、电压脱扣器、电流互感器、通信接口，用于状态反馈和远程数据上传。
工作过程可以简单理解为：合闸时储能弹簧释放，触头闭合导通；当回路电流超过整定值或出现异常电压时，脱扣器发出动作信号，机构解锁，触头在弹簧作用下迅速分断，电弧进入灭弧室熄灭，故障回路被隔离。
三、选型必须搞清的七个关键参数
万能断路器选型的核心是"匹配"，而不是单纯追求分断能力越大越好。以下参数需要逐一核对：
- 额定工作电压 Ue：常见为 AC 400V、690V，需与系统电压一致，并考虑绝缘电压 Ui 的裕度。
- 额定电流 In 与壳架等级：按计算负荷电流选择，并预留 15%~25% 的余量；壳架等级决定外形尺寸与可整定范围。
- 额定极限短路分断能力 Icu：必须大于安装点的最大预期短路电流，通常由变压器容量和线路阻抗计算得出。
- 额定运行短路分断能力 Ics：反映分断故障后仍能继续正常使用的能力，重要回路建议 Ics 达到 Icu 的 75% 以上。
- 额定短时耐受电流 Icw：体现断路器在短延时保护配合期间的动热稳定性，母联和选择性配合要求高的回路尤其关键。
- 极数与接线方式：3P 用于三相三线，4P 用于含中性线的系统，需注意 N 极是否带保护及是否可断开。
- 安装与操作方式：抽屉式便于快速更换和检修，固定式成本更低；操作方式分手动储能、电动操作，需要远程控制的场合应选电动并配通信模块。
此外，还要考虑环境温度降容、海拔高度、防护等级和柜内温升。例如在高温车间或高原地区，同一台断路器的实际载流能力会明显下降，选型时需按厂家提供的降容曲线修正。
四、与塑壳断路器、小型断路器的分工与配合
很多用户在采购时容易混淆几类低压断路器。它们并不是互相替代的关系，而是分层配合的关系：
- 万能断路器：主开关、母联、大容量馈电，可检修、可通信，具备短延时和接地保护，是选择性保护的核心。
- 塑壳断路器：中容量馈电与设备主回路，结构紧凑、性价比高，一般不具备长延时可调的高级保护。
- 小型断路器：末端照明、插座、控制回路，模数化安装，容量小、更换方便。
- 漏电断路器：用于人身安全和接地故障防护，常与小型或塑壳断路器组合使用。
- 双电源开关与重合闸断路器：前者负责电源切换，后者用于配电线路的自动重合闸，通常与万能断路器在同一柜内协同工作。
实现选择性保护的关键，是让上下级断路器的保护曲线在时间与电流维度上形成阶梯：下级瞬时动作，上级短延时动作，避免一台设备故障导致整个车间停电。
五、万能断路器在各制造行业的典型应用
低压配电需求因行业而异，万能断路器的配置重点也随之不同。以下列举若干典型场景，可作为配电方案设计的参考：
5.1 食品、粮食加工与饮料行业
面粉、饲料、淀粉等粮食加工车间粉尘浓度高，清理频繁，湿度和温度波动大；食用油、制糖、调味品、乳制品、啤酒、白酒、饮用水生产线则长期处于潮湿或冲洗环境。这类场合的配电柜宜选用防护等级较高、防尘防潮的结构，万能断路器作为进线主开关时，应关注触头防氧化和柜内通风散热，同时配合漏电断路器做好人身防护。
5.2 纺织、印染与服装面料行业
棉纺、化纤、印染车间设备数量多、单机功率不大但连续运行时间长，变频器、伺服驱动大量使用，谐波含量高。万能断路器在总进线处承担谐波叠加后的电流，选型时应留足余量并关注脱扣器的谐波适应性，避免误动作。印染车间的高温高湿环境还需注意绝缘老化和柜体防腐。
5.3 化工、制药与新材料行业
化学原料、化学制品、涂料、塑料、橡胶、化肥、生物制品等生产装置对供电连续性和防爆要求较高。万能断路器常用于装置区配电室的主进线与分段开关，需要与双电源开关配合实现双路供电，脱扣器宜选择保护功能完整、整定精细的智能型产品，便于按工艺段划分保护定值。
5.4 钢铁、有色、水泥、玻璃与陶瓷行业
钢铁、铁合金、有色金属冶炼、水泥、玻璃、耐火材料等属于重载冲击性负荷行业。轧机、破碎机、球磨机、电弧炉启动时电流冲击大，功率因数低，谐波和电压波动明显。这类场合的万能断路器需要较高的短时耐受电流和可靠的选择性配合，并常与无功补偿柜配套使用，通过电容补偿改善功率因数、稳定母线电压。
5.5 汽车、机械制造与通用设备行业
汽车及零部件、机床、泵、阀门、轴承、齿轮、风机、压缩机、工程机械、矿山机械等制造企业的车间配电，特点是设备种类多、容量跨度大。常见做法是：变压器低压侧用万能断路器作总开关，车间进线用较大容量塑壳断路器，单机设备用小型断路器或电机保护开关，焊接设备等冲击负载回路单独配置并选用具备短延时功能的保护电器。
5.6 造纸、印刷、包装与家具木材行业
造纸、人造板、木制品、家具、纸箱、包装装潢等生产线多为连续运行，一旦停电会造成断纸、报废甚至设备损伤。万能断路器在此类场景中承担主进线与关键馈电角色，宜选用电动操作加通信功能，接入厂区监控系统，实现远程分合闸和故障告警，缩短故障处理时间。
5.7 电子、通信、数据中心与商业建筑
电子、通信设备、计算机、工业自动化控制系统的供电对电压质量和可靠性要求高。数据中心、通信机房通常采用双路电源加双电源开关，万能断路器作为主开关需具备高可靠性、低功耗和计量功能，配合智能电表箱完成分项计量与能耗分析。
5.8 新能源、轨道交通与船舶
新能源汽车、电池、轨道交通、船舶、航空航天等领域的配电系统，对断路器的体积、抗震性、直流分断能力和环境适应性提出更高要求。万能断路器多用于地面充电站、试验台架、岸电系统和大型装备的配电主回路。
六、智能型万能断路器带来的升级
近十年，低压断路器最大的变化是"电子化"和"网络化"。智能型万能断路器在传统保护功能之外，通常还具备以下能力：
- 电流、电压、功率、电度等电量测量，替代部分仪表功能；
- 故障录波与事件记录，便于追溯跳闸原因；
- Modbus、Profibus、以太网等通信接口，接入配电监控系统；
- 触头磨损监测、机构动作次数统计，支持状态检修；
- 与重合闸断路器、智能电表箱、无功补偿柜联动，形成完整的配电自动化方案。
对于正在推进能耗管理和智能工厂改造的制造企业，把万能断路器纳入统一监控平台，往往比单独加装仪表更经济，也更便于后续扩展。
七、安装、调试与日常维护要点
万能断路器的使用寿命，很大程度上取决于安装质量和维护水平。建议重点关注以下环节：
- 安装前检查：核对铭牌参数与图纸一致，检查机构动作是否灵活，绝缘件有无破损，抽屉式断路器抽插是否顺畅。
- 安装要求：按厂家规定的飞弧距离和隔离距离布置，母排连接面处理平整、力矩按标准紧固，避免因接触电阻过大引起温升。
- 调试整定：按设计计算书整定长延时、短延时、瞬时和接地保护定值，并进行实际动作试验，记录结果。
- 日常巡检：查看有无异常声响、异味、发热变色，检查辅助触头和二次接线是否松动。
- 定期维护：停电清扫灰尘，检查触头磨损与灭弧室状况，给机构传动部位补充专用润滑脂，测量绝缘电阻，按周期做脱扣试验。
需要注意的是，万能断路器的维护必须由具备资质的人员在停电、验电、挂接地线之后进行，任何带电插拔抽屉式断路器的操作都可能造成严重事故。
八、常见故障与排查思路
现场遇到的问题往往集中在几类，掌握排查顺序能显著缩短停机时间：
- 无法合闸：先确认是否处于脱扣状态未复位、欠压脱扣器未得电、储能弹簧未储能，再检查机械联锁和抽屉位置。
- 频繁误跳：核对整定值是否偏小、是否存在谐波导致脱扣器误判、互感器接线是否正确或松动。
- 温升过高：多因母排连接松动、触头磨损或长期过载，应停电检查接触面并复紧螺栓。
- 电动操作失效：检查操作电源电压、储能电机、限位开关和控制回路。
- 通信中断：排查通信线屏蔽接地、地址设置和协议配置。
九、选型清单与厂家选择建议
为了让采购与技术沟通更高效，可以用一份简明的清单来明确需求：
- 系统电压、频率、极数、中性线处理方式；
- 计算负荷电流、最大预期短路电流；
- 所需保护功能（过载、短路短延时、瞬时、接地、欠压）；
- 安装方式（抽屉式/固定式）、操作方式（手动/电动）；
- 是否需要通信、计量、故障录波；
- 使用环境（温度、湿度、粉尘、腐蚀、海拔）；
- 与塑壳断路器、小型断路器、漏电断路器、双电源开关的配合要求；
- 柜体配套需求，如无功补偿柜、JP柜、智能电表箱。
在选择断路器厂家时，建议综合评估产品系列的完整度、脱扣器技术成熟度、型式试验报告与认证情况、供货周期以及技术支持能力。配电开关控制设备属于长期运行设备，售后响应速度和技术服务能力，往往比初期采购价格更影响总体成本。福马电气设备专注低压断路器及配电开关控制设备的研发与供应，产品覆盖万能断路器、塑壳断路器、漏电断路器、小型断路器、双电源开关、重合闸断路器、智能电表箱、无功补偿柜、JP柜等系列，可为食品、纺织、化工、冶金、机械、造纸、电子等不同制造行业提供成套配电解决方案。
十、常见问题解答
万能断路器可以替代塑壳断路器吗？技术上可以，但经济上不划算。万能断路器体积大、成本高，适合主回路和大容量馈电；末端和中小容量回路用塑壳断路器或小型断路器更合理。
分断能力是不是越高越好？不是。分断能力只需大于安装点的预期短路电流并留有一定裕度即可，盲目选高会显著增加采购成本，也可能影响上下级配合的整定。
智能型脱扣器的保护定值应该由谁整定？应由设计单位根据短路计算和选择性配合要求给出定值单，现场调试人员按单整定并做试验，运行中不得随意更改。
万能断路器多久维护一次？一般建议每年至少进行一次外观与机构检查，每两到三年结合停电检修做触头检查、绝缘测试和脱扣试验，粉尘大或高温环境应适当缩短周期。
低压配电系统的可靠性，是由每一个环节的正确选型和规范维护共同决定的。把万能断路器这一"总闸"选准、用好，再配合塑壳断路器、漏电断路器、双电源开关等设备做好分层保护与切换，制造企业才能在扩产、改造和智能化升级中，获得稳定、安全、可管理的用电环境。
